Pengenalan "Unified Modeling Language/UML"

Bagian I)

Dalam suatu proses pengembangan software, analisa dan rancangan telah

merupakan terminologi yang sangat tua. Pada saat masalah ditelusuri dan

spesifikasi dinegoisasikan, dapat dikatakan kita berada pada tahap rancangan.

Merancang adalah menemukan suatu cara untuk menyelesaikan masalah, salah

satu tool / model untuk merancang pengembangan software yang berbasis object

oriented adalah UML.

Konsep Objek

Obyek dalam ‘software analysis & design’ adalah sesuatu berupa konsep

(concept), benda (thing), dan sesuatu yang membedakannya dengan

lingkungannya. Secara sederhana obyek adalah mobil, manusia, alarm dll.

Tapi obyek dapat pula merupakan sesuatu yang abstrak yang hidup

didalam sistem seperti tabel, database, event, system messages.

Obyek dikenali dari keadaannya dan juga operasinya. Sebagai contoh sebuah

mobil dikenali dari warnanya, bentuknya, sedangkan manusia dari suaranya. Ciriciri

ini yang akan membedakan obyek tersebut dari obyek lainnya.

Alasan mengapa saat ini pendekatan dalam pengembangan software dengan

object-oriented, pertama adalah scalability dimana obyek lebih mudah dipakai

untuk menggambarkan sistem yang besar dan komplek. Kedua dynamic

modeling, adalah dapat dipakai untuk permodelan sistem dinamis dan real time.

Teknik Dasar OOA/D (Object-Oriented Analysis/Design)

Dalam dunia pemodelan, metodologi implementasi obyek walaupun terikat

kaidah-kaidah standar, namun teknik pemilihan obyek tidak terlepas pada

subyektifitas software analyst & designer. Beberapa obyek akan diabaikan dan

beberapa obyek menjadi perhatian untuk diimplementasikan di dalam sistem. Hal

ini sah-sah saja karena kenyataan bahwa suatu permasalahan sudah tentu

memiliki lebih dari satu solusi. Ada 3 (tiga) teknik/konsep dasar dalam OOA/D,

yaitu pemodulan (encapsulation), penurunan (inheritance) dan polymorphism.

a. Pemodulan (Encapsulation)

Pada dunia nyata, seorang ibu rumah tangga menanak nasi dengan

menggunakan rice cooker, ibu tersebut menggunakannya hanya dengan menekan

tombol. Tanpa harus tahu bagaimana proses itu sebenarnya terjadi. Disini

terdapat penyembunyian informasi milik rice cooker, sehingga tidak perlu

diketahui seorang ibu. Dengan demikian menanak nasi oleh si ibu menjadi

sesuatu yang menjadi dasar bagi konsep information hiding.

b. Penurunan (Inheritance)

Obyek-obyek memiliki banyak persamaan, namun ada sedikit perbedan. Contoh

dengan beberapa buah mobil yang mempunyai kegunaan yang berbeda-beda.

Ada mobil bak terbuka seperti truk, bak tertutup seperti sedan dan minibus.

Walaupun demikian obyek-obyek ini memiliki kesamaan yaitu teridentifikasi

sebagai obyek mobil, obyek ini dapat dikatakan sebagai obyek induk (parent).

Sedangkan minibus dikatakan sebagai obyek anak (child), hal ini juga berarti

semua operasi yang berlaku pada mobil berlaku juga pada minibus.

c. Polymorphism

Pada obyek mobil, walaupun minibus dan truk merupakan jenis obyek mobil yang

sama, namun memiliki juga perbedaan. Misalnya suara truk lebih keras dari pada

minibus, hal ini juga berlaku pada obyek anak (child) melakukan metoda yang

sama dengan algoritma berbeda dari obyek induknya. Hal ini yang disebut

polymorphism, teknik atau konsep dasar lainnya adalah ruang lingkup /

pembatasan. Artinya setiap obyek mempunyai ruang lingkup kelas, atribut, dan

metoda yang dibatasi.

Sejarah Singkat UML

UML (Unified Modeling Language) adalah sebuah bahasa yang berdasarkan

grafik/gambar untuk memvisualisasi, menspesifikasikan, membangun, dan

pendokumentasian dari sebuah sistem pengembangan software berbasis OO

(Object-Oriented). UML sendiri juga memberikan standar penulisan sebuah sistem

blue print, yang meliputi konsep bisnis proses, penulisan kelas-kelas dalam

bahasa program yang spesifik, skema database, dan komponen-komponen yang

diperlukan dalam sistem software (http://www.omg.org).

Pendekatan analisa & rancangan dengan menggunakan model OO mulai

diperkenalkan sekitar pertengahan 1970 hingga akhir 1980 dikarenakan pada

saat itu aplikasi software sudah meningkat dan mulai komplek. Jumlah yang

menggunakaan metoda OO mulai diuji cobakandan diaplikasikan antara 1989

hingga 1994, seperti halnya oleh Grady Booch dari Rational Software Co., dikenal

dengan OOSE (Object-Oriented Software Engineering), serta James Rumbaugh

dari General Electric, dikenal dengan OMT (Object Modelling Technique).

Kelemahan saat itu disadari oleh Booch maupun Rumbaugh adalah tidak adanya

standar penggunaan model yang berbasis OO, ketika mereka bertemu ditemani

rekan lainnya Ivar Jacobson dari Objectory mulai mendiskusikan untuk

mengadopsi masing-masing pendekatan metoda OO untuk membuat suatu model

bahasa yang uniform / seragam yang disebut UML (Unified Modeling Language)

dan dapat digunakan oleh seluruh dunia.

Secara resmi bahasa UML dimulai pada bulan oktober 1994, ketika Rumbaugh

bergabung Booch untuk membuat sebuah project pendekatan metoda yang

uniform/seragam dari masing-masing metoda mereka. Saat itu baru

dikembangkan draft metoda UML version 0.8 dan diselesaikan serta di release

pada bulan oktober 1995. Bersamaan dengan saat itu, Jacobson bergabung dan

UML tersebut diperkaya ruang lingkupnya dengan metoda OOSE sehingga muncul

release version 0.9 pada bulan Juni 1996. Hingga saat ini sejak Juni 1998 UML

version 1.3 telah diperkaya dan direspons oleh OMG (Object Management Group),

Anderson Consulting, Ericsson, Platinum Technology, ObjectTime Limited, dll

serta di pelihara oleh OMG yang dipimpin oleh Cris Kobryn.

UML adalah standar dunia yang dibuat oleh Object Management Group (OMG),

sebuah badan yang bertugas mengeluarkan standar-standar teknologi objectoriented

dan software component.

3. Pengenalan UML

UML sebagai sebuah bahasa yang memberikan vocabulary dan tatanan penulisan

kata-kata dalam ‘MS Word’ untuk kegunaan komunikasi. Sebuah bahasa model

adalah sebuah bahasa yang mempunyai vocabulary dan konsep tatanan / aturan

penulisan serta secara fisik mempresentasikan dari sebuah sistem. Seperti halnya

UML adalah sebuah bahasa standard untuk pengembangan sebuah software yang

dapat menyampaikan bagaimana membuat dan membentuk model-model, tetapi

tidak menyampaikan apa dan kapan model yang seharusnya dibuat yang

merupakan salah satu proses implementasi pengembangan software.

UML tidak hanya merupakan sebuah bahasa pemograman visual saja, namun

juga dapat secara langsung dihubungkan ke berbagai bahasa pemograman,

seperti JAVA, C++, Visual Basic, atau bahkan dihubungkan secara langsung ke

dalam sebuah object-oriented database. Begitu juga mengenai

pendokumentasian dapat dilakukan seperti; requirements, arsitektur, design,

source code, project plan, tests, dan prototypes.

Untuk dapat memahami UML membutuhkan bentuk konsep dari sebuah bahasa

model, dan mempelajari 3 (tiga) elemen utama dari UML seperti building block,

aturan-aturan yang menyatakan bagaimana building block diletakkan secara

bersamaan, dan beberapa mekanisme umum (common).

a. Building blocks

3 (tiga) macam yang terdapat dalam building block adalah katagori

benda/Things, hubungan, dan diagram. Benda/things adalah abstraksi yang

pertama dalam sebuah model, hubungan sebagai alat komunikasi dari bendabenda,

dan diagram sebagai kumpulan / group dari benda-benda/things.

• Benda/Things

Adalah hal yang sangat mendasar dalam model UML, juga merupakan bagian

paling statik dari sebuah model, serta menjelaskan elemen-elemen lainnya dari

sebuah konsep dan atau fisik. Bentuk dari beberapa benda/thing adalah sebagai

berikut:

Pertama, adalah sebuah kelas yang diuraikan sebagai sekelompok dari object

yang mempunyai atribute, operasi, hubungan yang semantik. Sebuah kelas

mengimplementasikan 1 atau lebih interfaces. Sebuah kelas dapat digambarkan

sebagai sebuah persegi panjang, yang mempunyai sebuah nama, atribute, dan

metoda pengoperasiannya, seperti terlihat dalam gambar 1.

Sebuah Kelas dari model UML

Kedua, yang menggambarkan ‘interface’ merupakan sebuah antar-muka yang

menghubungkan dan melayani antar kelas dan atau elemen. ‘Interface’ / antarmuka

mendefinisikan sebuah set / kelompok dari spesifikasi pengoperasian,

umumnya digambarkan dengan sebuah lingkaran yang disertai dengan namanya.

Sebuah antar-muka berdiri sendiri dan umumnya merupakan pelengkap dari

kelas atau komponen, seperti dalam gambar 2.

Ketiga, adalah collaboration yang didefinisikan dengan interaksi dan sebuah

kumpulan / kelompok dari kelas-kelas/elemen-elemen yang bekerja secara

bersama-sama. Collaborations mempunyai struktura dan dimensi. Pemberian

sebuah kelas memungkinkan berpartisipasi didalam beberapa collaborations dan

digambarkan dengan sebuah ‘elips’ dengan garis terpotong-potong.

Keempat, sebuah ‘use case’ adalah rangkaian/uraian sekelompok yang saling

terkait dan membentuk sistem secara teratur yang dilakukan atau diawasi oleh

sebuah aktor. ‘use case’ digunakan untuk membentuk tingkah-laku benda/ things

dalam sebuah model serta di realisasikan oleh sebuah collaboration. Umumnya

‘use case’ digambarkan dengan sebuah ‘elips’ dengan garis yang solid, biasanya

mengandung nama, seperti terlihat dalam gambar 4.

Kelima, sebuah node merupakan fisik dari elemen-elemen yang ada pada saat

dijalankannya sebuah sistem, contohnya adalaha sebuah komputer, umumnya

mempunyai sedikitnya memory dan processor. Sekelompok komponen mungkin

terletak pada sebuah node dan juga mungkin akan berpindah dari node satu ke

node lainnya. Umumnya node ini digambarkan seperti kubus serta hanya

mengandung namanya, seperti terlihat dalam gambar 5.

• Hubungan / Relationship

Ada 4 macam hubungan didalam penggunaan UML, yaitu; dependency,

association, generalization, dan realization.

Pertama, sebuah dependency adalah hubungan semantik antara dua

benda/things yang mana sebuah benda berubah mengakibatkan benda satunya

akan berubah pula. Umumnya sebuah dependency digambarkan sebuah panah

dengan garis terputus-putus seperti terlihat dalam gambar 6.

Kedua, sebuah association adalah hubungan antar benda struktural yang

terhubung diantara obyek. Kesatuan obyek yang terhubung merupakan hubungan

khusus, yang menggambarkan sebuah hubungan struktural diantara seluruh atau

sebagian. Umumnya assosiation digambarkan dengan sebuah garis yang

dilengkapi dengan sebuah label, nama, dan status hubungannya seperti terliahat

dalam gambar 7.

Ketiga, sebuah generalization adalah menggambarkan hubungan khusus dalam

obyek anak/child yang menggantikan obyek parent / induk . Dalam hal ini, obyek

anak memberikan pengaruhnya dalam hal struktur dan tingkah lakunya kepada

obyek induk. Digambarkan dengan garis panah seperti terlihat dalam gambar 8.

Keempat, sebuah realization merupakan hubungan semantik antara

pengelompokkan yang menjamin adanya ikatan diantaranya. Hubungan ini dapat

diwujudkan diantara interface dan kelas atau elements, serta antara use cases

dan collaborations. Model dari sebuah hubungan realization seperti terlihat dalam

gambar 9.

Gambar 9. Realizations

• Diagram

UML sendiri terdiri atas pengelompokkan diagram-diagram sistem menurut

aspek atau sudut pandang tertentu. Diagram adalah yang menggambarkan

permasalahan maupun solusi dari permasalahan suatu model. UML mempunyai 9

diagram, yaitu; use-case, class, object, state, sequence, collaboration, activity,

component, dan deployment diagram.

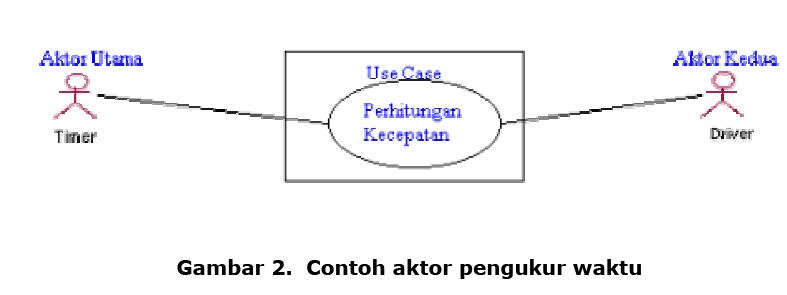

Diagram pertama adalah use case menggambarkan sekelompok use cases dan

aktor yang disertai dengan hubungan diantaranya. Diagram use cases ini

menjelaskan dan menerangkan kebutuhan / requirement yang diinginkan/

dikehendaki user/pengguna, serta sangat berguna dalam menentukan struktur

organisasi dan model dari pada sebuah sistem.

Pengenalan "Unified Modelling Language/UML"

(Bagian II)

Dalam suatu proses pengembangan software, analisa dan rancangan telah

merupakan terminologu yang sangat tua. Pada saat masalah ditelusuri dan

spesifikasi dinegosiasikan, dapat dikatakan bahwa kita berada pada tahap

rancangan. merancang adalah menemukan suatu cara untuk menyelesaikan

masalah, salah satu tool/model untuk merancang pengembangan software yang

berbasis object-oriented adalah UML. Alasan mengapa UML digunakan adalah,

pertama, scalability dimana objek lebih mudah dipakai untuk menggambarkan

sistem yang besar dan komplek. Kedua, dynamic modeling, dapat dipakai untuk

pemodelan sistem dinamis dan real time.

Sebagaimana dalam tulisan pertama, penulis menjelaskan konsep mengenai

obyek, OOA&D (Obyek Oriented Analyst/ Design) dan pengenalan UML, maka

dalam tulisan kedua ini lebih ditekankan pada cara bagaimana UML digunakan

dalam merancang sebuah pengembangan software yang disertai gambar atau

contoh dari sebuah aplikasi.

1. Use Case

Sebuah use case menggambarkan suatu urutan interaksi antara satu atau lebih

aktor dan sistem. Dalam fase requirements, model use case mengambarkan

sistem sebagai sebuah kotak hitam dan interaksi antara aktor dan sistem dalam

suatu bentuk naratif, yang terdiri dari input user dan respon-respon sistem.

Setiap use case menggambarkan perilaku sejumlah aspek sistem, tanpa

mengurangi struktur internalnya. Selama pembuatan model use case secara

pararel juga harus ditetapkan obyek-obyek yang terlibat dalam setiap use case.

Perhatikan satu contoh sederhana dari proses perbankan, yaitu mesin teller

otomatis (Automated Teller Machine-ATM) yang memberikan kemudahan pada

customernya untuk mengambil uang dari rekening bank secara langsung. Pada

proses ini terdapat satu aktor, yaitu ATM Customer dan satu use case, yaitu

Penarikan Dana. Proses ini dapat dilihat pada Gambar 1. Use case Penarikan

Dana menggambarkan urutan interaksi antara customer dengan sistem, diawali

ketika customer memasukan kartu ATM ke dalam mesin pembaca kartu dan

akhirnya menerima pengeluaran uang yang dilakukan oleh mesin ATM.

2. Aktor

Sebuah aktor mencirikan suatu bagian outside user atau susunan yang berkaitan

dengan user yang berinteraksi dengan sistem [Rumbaugh, Booch, dan Jacobson

1999]. Dalam model use case, aktor merupakan satu-satunya kesatuan eksternal

yang berinteraksi dengan sistem.

Terdapat beberapa variasi bagaimana aktor dibentuk [Fowler dan Scott 1999].

Sebuah aktor sering kali merupakan manusia (human user). Pada sejumlah

sistem informasi, manusia adalah satu-satunya aktor. Dan mungkin saja dalam

sistem informasi, seorang aktor bisa saja menjadi suatu sistem eksternal. Pada

aplikasi real-time dan distribusi, sebuah aktor bisa saja menjadi satu perangkat

eksternal I/O atau sebuah alat pengatur waktu. Perangkat eksternal I/O dan

pengatur waktu aktor secara khusus lazimnya berada dalam real-time yang

tersimpan dalam sistem (real-time embedded systems), sistem berinteraksi

dengan lingkungan eksternal melalui sensor dan aktuator.

Primary actor (aktor utama) memprakarsai sebuah use case. Jadi, suatu primary

aktor memegang peran sebagai proaktif dan yang memulai aksi dalam sistem.

Aktor lainnya yang berperan sebagai secondary aktor bisa saja terlibat dalam use

case dengan menerima output dan memberikan input. Setidaknya satu aktor

harus mendapatkan nilai dari use case. Biasanya adalah primary aktor (aktor

utama). Bagaimanapun, dalam real-time embedded systems, primary aktor dapat

berperan sebagai perangkat eksternal I/O atau pengatur waktu, penerima utama

dari use case bisa menjadi secondary human aktor yang menerima sejumlah

informasi dari sistem.

Gambar 1. Contoh aktifitas Aktor dan Use Case

Aktor manusia bisa saja menggunakan berbagai perangkat I/O untuk berinteraksi

fisik dengan sistem. Aktor manusia dapat berinteraksi dengan sistem melalui

perangkat standar I/O, seperti keyboard, display, atau mouse. Aktor manusia

bisa juga berinteraksi dengan sistem melalui perangkat non-standar I/O seperti

bermacam-macam sensor. Dalam keseluruhan hal tersebut, manusia merupakan

aktor dan perangkat I/O adalah bukan aktor.

Perhatikan beberapa contoh human aktor (aktor manusia). Pada sistem

perbankan, satu contoh aktor adalah manusia yang berperan sebagai teller yang

berinteraksi dengan sistem melalui perangkat standar I/O, seperti keyboard,

display, atau mouse. Contoh lainnya adalah manusia yang berperan sebagai

customer yang berinteraksi dengan sistem melalui mesin teller otomatis (ATM).

Dalam hal ini, customer berinteraksi dengan sistem dengan menggunakan

beberapa perangkat I/O, termasuk perangkat pembaca kartu (card reader),

pengeluar uang (cash dispenser), dan pencetak tanda terima (receipt printer),

ditambah lagi keyboard dan display.

Pada beberapa kasus, bagaimana pun juga sebuah aktor bisa saja berupa

perangkat I/O. Hal ini bisa terjadi ketika sebuah use case tidak melibatkan

manusia, seperti yang sering terjadi pada aplikasi-aplikasi real-time. Dalam hal

ini, I/O aktor berinteraksi dengan sistem melalui sebuah sensor. Contoh aktor

yang merupakan perangkat input adalah Arrival Sensor pada Sistem Kontrol

Elevator. Sensor ini mengidentifikasi elevator tersebut pada saat hendak

mencapai lantai dan perlu dihentikan. Kemudian sensor tersebut menginisiasikan

Stop Elevator at Floor use case. Aktor lain dalam Elevator Control System adalah

orang yang berada dalam elevator (human passenger) yang berinteraksi dengan

sistem melalui tombol-tombol nomor pada tingkat lantai dan tombol-tombol

elevator. Input dari aktor secara aktual dideteksi melalui sensor-sensor tombol

lantai dan sensor-sensor tombol elevator berturut-turut.

Aktor dapat pula menjadi sebuah alat pengukur waktu yang secara periodik

mengirimkan pengukuran waktu kejadian (timer events) pada sistem.

Use case

use case secara periodik diperlukan ketika beberapa informasi perlu di-output

oleh sistem pada suatu basis reguler. Hal ini sangat penting dalam sistem-sistem

real-time, dan juga sangat berguna dalam sistem informasi. Walaupun sejumlah

metodologi menganggap pengukur waktu merupakan hal internal bagi sistem,

dan akan lebih berguna dalam desain aplikasi real-time untuk memperhatikan

pengukur-pengukur waktu sebagai eksternal logis bagi sistem dan

menganggapnya sebagai primary aktor yang memulai aksi dalam sistem.

Contohnya, pada sistem monitoring mobil, beberapa use case di-inisialisasi

dengan suatu aktor pengukur waktu. Sebagai contoh dapat dilihat pada Gambar

2. Timer aktor mengawali Calculate Trip Speed use case, yang secara periodik

menghitung rata-rata kecepatan melalui suatu jalan/ jejak dan menampilkan nilai

ini ke driver. Dalam hal ini, pengukur waktu merupakan primary aktor (aktor

utama) dan driver merupakan secondary aktor (aktor kedua).

Gambar 2. Contoh aktor pengukur waktu

Suatu aktor bisa juga menjadi sistem eksternal yang melakukan inisiatif (sebagai

primary aktor) atau partisipan (sebagai secondary aktor) dalam use case. Satu

contoh aktor sistem eksternal adalah pabrik robot dalam Automation System.

Robot mengawali proses dengan use case Generate Alarm dan Notify, robot

menggerakkan alarm conditions yang dikirim ke operator pabrik yang

berkepentingan, yang telah terdaftar untuk menerima alarms. Dalam use case ini,

robot merupakan primary aktor yang mengawali inisiatif use case, dan operator

merupakan secondary aktor yang menerima alarms.

3. Identifikasi Use Case

Sebuah use case dimulai dengan masukan/input dari seorang aktor. Use case

merupakan suatu urutan lengkap kejadian-kejadian yang diajukan oleh seorang

aktor, dan spesifikasi interaksi antara aktor dengan sistem. Use case yang

sederhana hanya melibatkan satu interaksi/hubungan dengan sebuah aktor, dan

use case yang lebih kompleks melibatkan beberapa interaksi dengan aktor. Use

cases yang lebih kompleks juga melibatkan lebih dari satu aktor.

Untuk menjabarkan use case dalam sistem, sangat baik bila dimulai dengan

memperhatikan aktor dan actions/aksi yang mereka lakukan dalam sistem.

Setiap use case menggambarkan suatu urutan interaksi antara aktor dengan

sistem. Sebuah use case harus memberikan sejumlah nilai pada satu aktor.

Kemudian, kebutuhan fungsional sistem dijelaskan dalam use case yang

merupakan suatu spesifikasi eksternal dari sebuah sistem. Bagaimanapun juga,

ketika membuat use case, sangatlah penting menghindari suatu dekomposisi

fungsional yang dalam beberapa use case kecil lebih menjelaskan fungsi-fungsi

individual sistem daripada menjelaskan urutan kejadian yang memberikan hasil

yang berguna bagi aktor.

Perhatikan lagi contoh pada perbankan. Disamping penarikan melalui ATM, ATM

Customer, aktor juga bisa menanyakan jumlah rekening atau mentransfer dana

antar dua rekening. Karena terdapat fungsi-fungsi yang berbeda yang diajukan

oleh customer dengan hasil-hasil guna yang berbeda, fungsi-fungsi pertanyaan

dan pentransferan harus dibuat sebagai use case yang terpisah, daripada

menjadi bagian dari original use case. Oleh karena itu, customer dapat

mengajukan tiga use case seperti yang dapat dilihat di Gambar. 3; Withdraw

Funds (Penarikan dana), Query Account, dan Transfer Funds (Pentransferan

Dana).

Urutan utama use case menjelaskan urutan interaksi yang paling umum antara

aktor dan sistem. Dan mungkin saja terdapat cabang-cabang urutan use case

utama, yang mengarah pada berkurangnya frekuensi interaksi antara aktor

dengan sistem. Deviasi-deviasi dari urutan utama hanya dilaksanakan pada

beberapa situasi, contohnya jika aktor melakukan kesalahan input pada sistem.

Ketergantungan pada aplikasi kebutuhan, alternatif ini memecahkan use case dan

kadang-kadang bersatu kembali dengan urutan utama. Cabang-cabang alternatif

digambarkan juga dalam use case.

Dalam use case Withdraw Funds, urutan utama adalah urutan tahap-tahap

dalam keberhasilan pelaksanaan penarikan (withdrawal). Cabang-cabang

alternatif digunakan untuk mengarahkan berbagai error cases, seperti ketika

kartu ATM tidak dikenali atau dilaporkan telah hilang dan lain sebagainya.

4. Pendokumentasian Model Use Case

Use case didokumentasi dalam use case model sebagai berikut:

• Use Case Name. Setiap use case diberi nama.

• Summary. Deskripsi singkat use case, biasanya satu atau dua kalimat.

• Dependency. Bagian ini menggambarkan apakah use case yang satu

tergantung pada use case yang lain, dalam arti apakah use case tersebut

termasuk pada use case yang lain atau malah memperluas use case lain.

• Actors. Bagian ini memberikan nama pada actor dalam use case. Selalu

terdapat use case utama (primary use case) yang memulai use case.

Disamping itu terdapat juga secondary use case yang terlibat dalam use

case. Contohnya, dalam use case Withdraw Funds, ATM Customer adalah

actor-nya.

• Preconditions. Satu atau lebih kondisi harus berjalan dengan baik pada

permulaan use case; contohnya mesin ATM yang tidak jalan, menampilkan

pesan Selamat Datang.

• Deskripsi. Bagian terbesar dari use case merupakan deskripsi naratif dari

urutan utama use case yang merupakan urutan yang paling umum dari

interaksi antara aktor dan sistem. Deskripsi tersebut dalam bentuk input

dari aktor, diikuti oleh respon pada sistem. Sistem ditandai dengan sebuah

kotak hitam (black box) yang berkaitan dengan apa yang sistem lakukan

dalam merespon input aktor, bukan bagaimana internal melakukannya.

• Alternatif-alternatif. Deskripsi naratif dari alternatif merupakan cabang

dari urutan utama. Terdapat beberapa cabang alternatif dari urutan

utama. Contohnya, jika rekening customer terdapat dana yang tidak

sesuai, akan tampil permohonan maaf dan menolak kartu.

• Postcondition. Kondisi yang selalu terjadi di akhir use case, jika urutan

utama telah dilakukan; contohnya dana customer telah ditarik.

• Outstanding questions. Pertanyaan-pertanyaan tentang use case

didokumentasikan untuk didiskusikan dengan para user.

other blog :

http://indrabelog.blogspot.com

Cules 'n Unique

Sabtu, 14 April 2012

APA ITU UML???

Tidak ada komentar:

Posting Komentar

Pengikut

Arsip Blog
